电路板锁紧条是一种安装在子板边缘，通过压力改变自身厚度来压紧子板和机箱板槽之间的间隙，使子板与母板牢固连接，极大地方便拆卸，对于模块化设计的系统更是必不可少的附件。

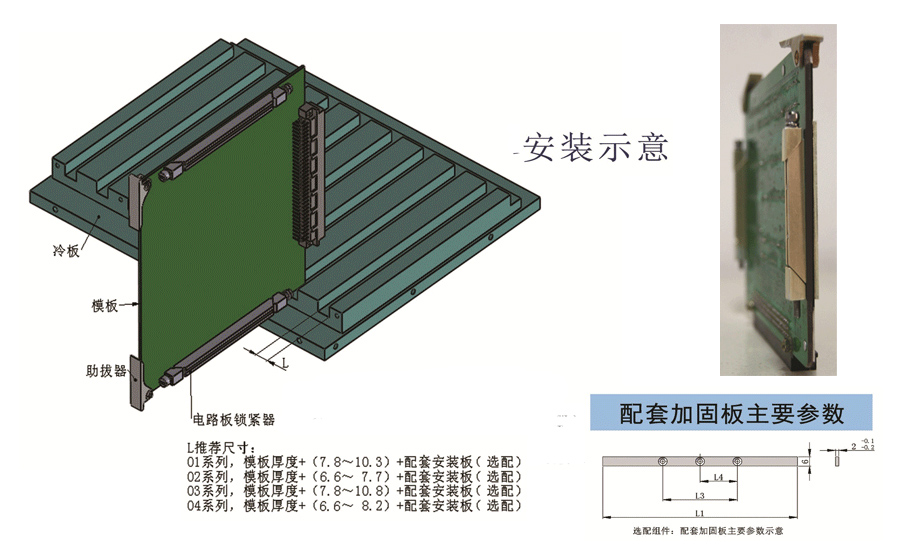

锁紧器按装示意图

特点

● 产品具有自动回弹功能

● 用于各类军用板卡、模块的快速锁紧和拆卸

● 具有高效的热传导性及 抗冲击振动能力

● 提供最大的平均加持力

● 导热性能高、重量轻

● 一体化设计，尾楔无卡滞
● 尺寸超长，安装高低更小
● 可定制，交货周期短

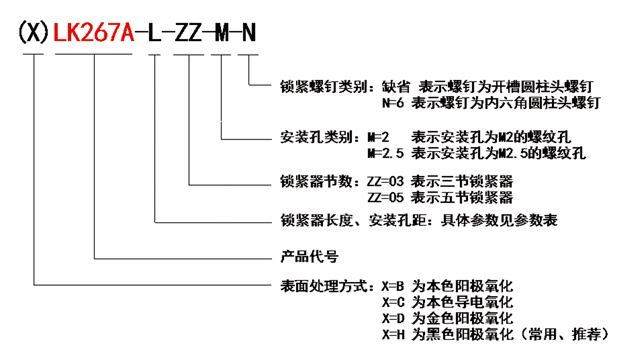

锁紧器选型规则

锁紧器安装尺寸及选型

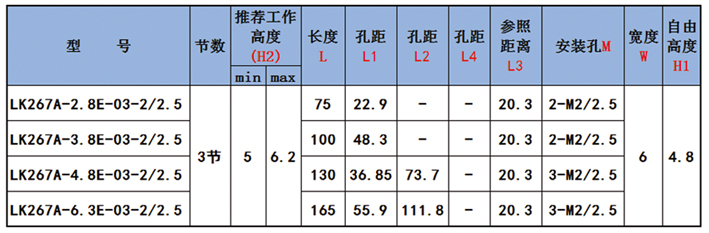

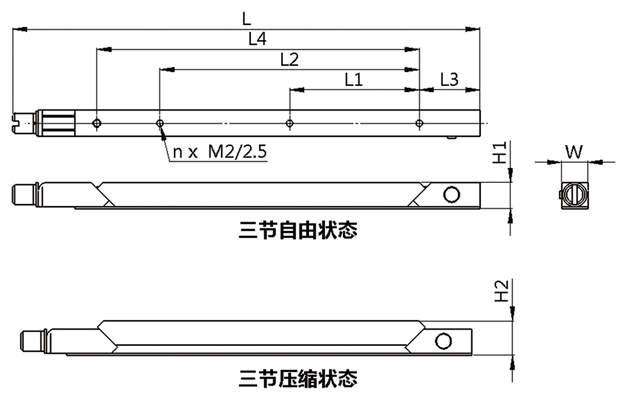

三节电路板锁紧器

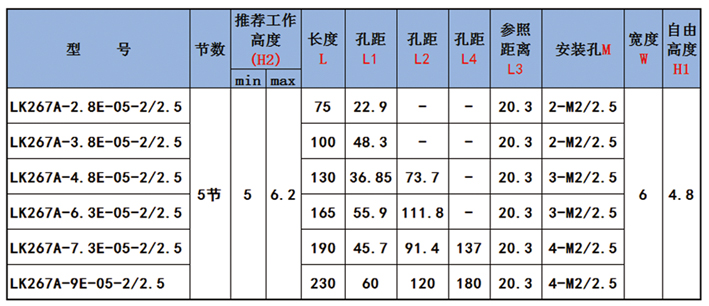

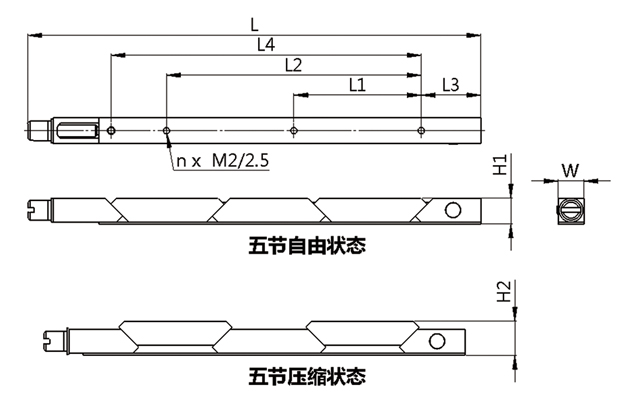

五节电路板锁紧器

锁紧器性能参数

● 主螺杆推荐扭矩：1NM

● 单只重量约为：长度（L）,x系数（0.1g）

锁紧器材料

注：

（1）LX267A系列五节锁紧器锁紧高度不低于5.0mm；

（2）尾部铆钉与弹性圆柱销通用

（3）安装孔等尺寸，在结构允许的情况下，可按客户要求进行非标定制，

（4）如有需求，请咨询在线客服或销售热线
